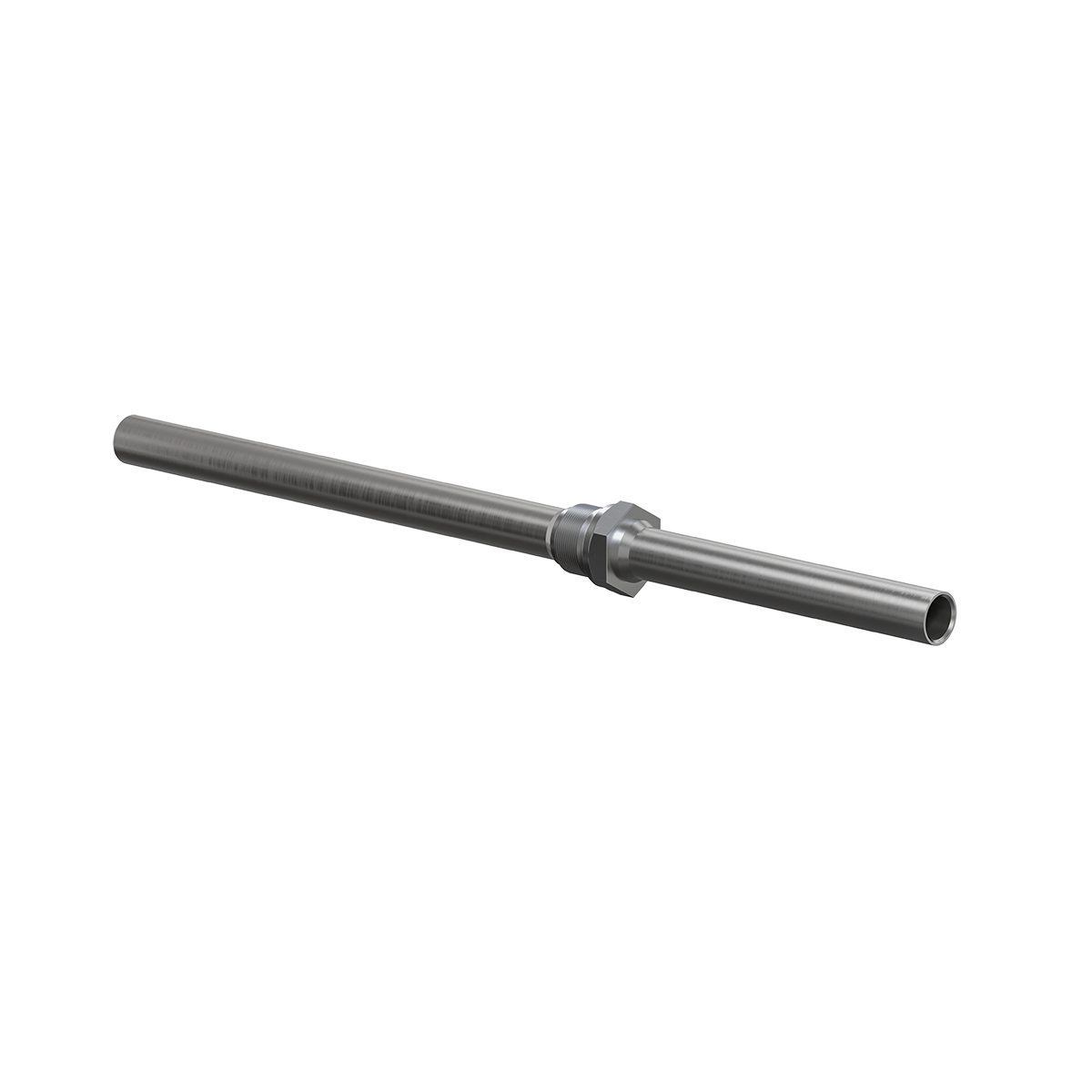

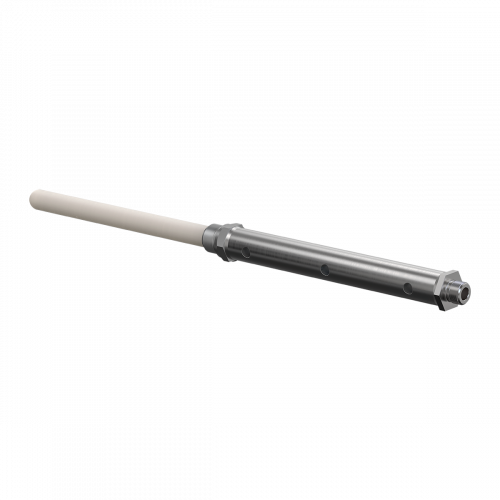

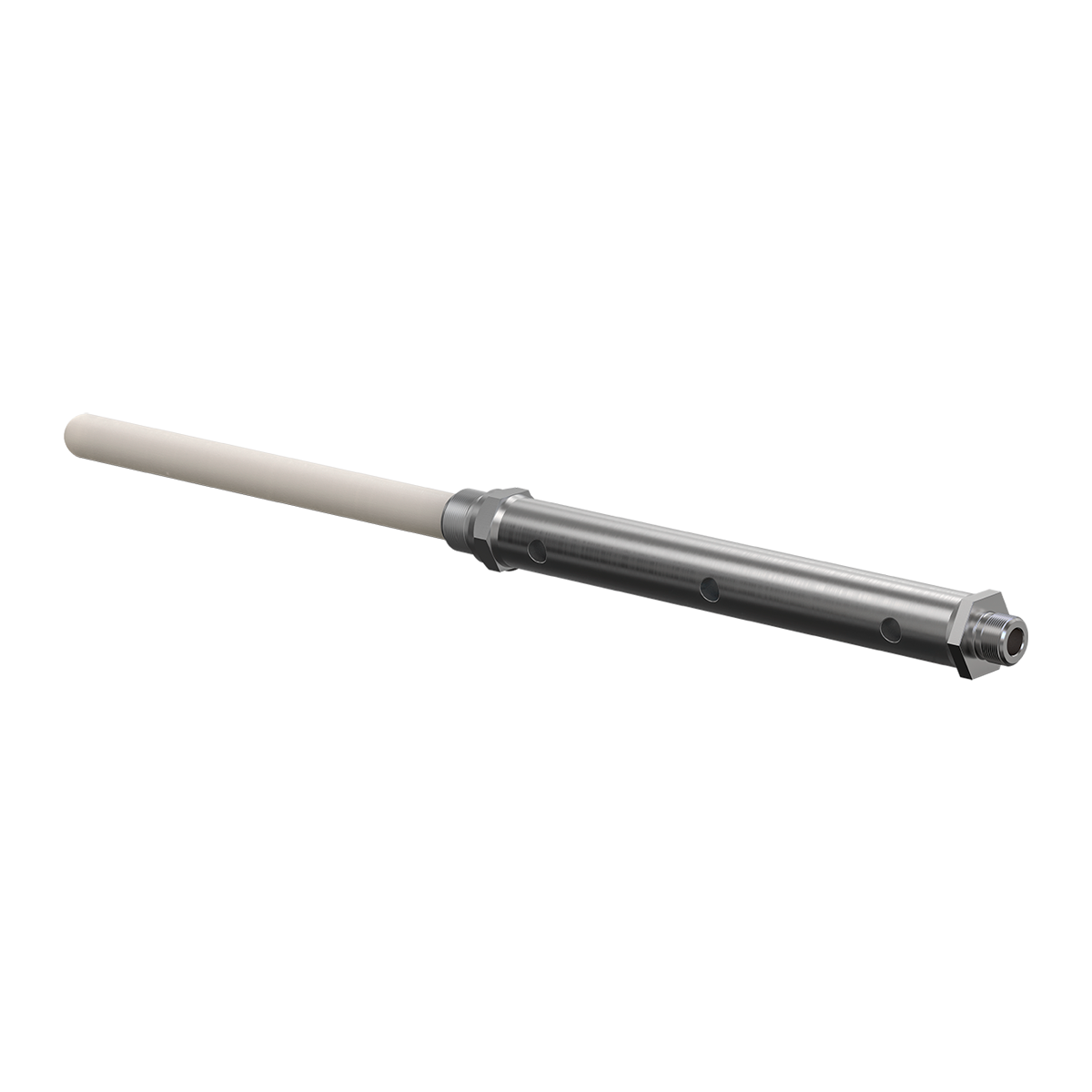

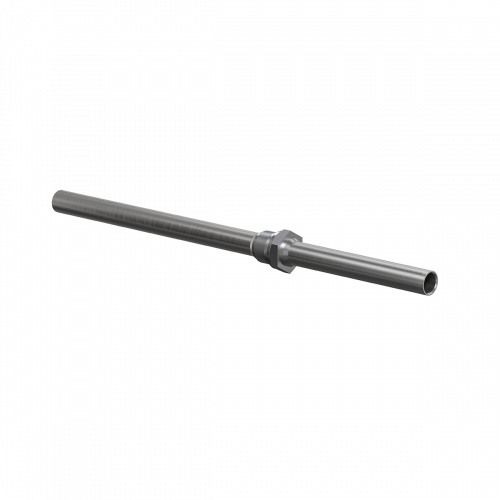

Чехол защитный ЧЗ для использования совместно с термопарными вставками

Чехол защитный ЧЗ для использования совместно с термопарными вставками

от 2 196 ₽

Подобрать и купить

Чехол защитный ЧЗ для использования совместно с термопарными вставками

Name: Чехол защитный ЧЗ для использования совместно с термопарными вставками
SKU: protective_covers
Availability: InStock

Чехол защитный ЧЗ для использования совместно с термопарными вставками фото 2

Отзывов: 0

Добавить отзыв

Артикул: protective_covers

обеспечивающий комплексную защиту измерительного элемента от механических повреждений, термоударов, абразивного износа и коррозии. Представлен в двух вариантах исполнения: металлические модели 125, 135, 225 с погружной частью из жаростойких сталей и с керамикой. Доступны различные длины от 250 до 1250 мм, диаметр погружной части 20 мм (для металлических) или 12/20 мм (для керамических). Применяются как дополнительная защита для датчиков ДТП и вспомогательный элемент с термопарными вставками ДТПХхх1.

Цена обновлена: 03.08.2026 14:49:49

от

2 196

Первичная поверка включена

Гарантия производителя

Подобрать и купить

Отправить заявку: info@kipaso.ru

Помочь подобрать модификацию

Модификации ЧЕХОЛ ЗАЩИТНЫЙ ЧЗ

Модификация	Модель датчика	Материал конт. части арматуры	Длина L, мм	Длина неконт. части I, мм	Срок поставки	Цена с НДС	Действия
	125 135 145 155 165 225	2 4 5 9 Т	250 320 400 500 630 800 1000 1250	80 160 200 250 400 650
ЧЗ-ДТПХ225-4.630	125	Т	320	—	Уточнить	6 679.50 ₽	Подробнее
ЧЗ-ДТПХ125-Т.320	125	5	1250	—	Уточнить	2 287.50 ₽	Подробнее
ЧЗ-ДТПХ125-5.800	155	9	1250	650	Уточнить	7 686 ₽	Подробнее
ЧЗ-ДТПХ135-5.500.0.160	155	9	400	80	Уточнить	6 771 ₽	Подробнее
ЧЗ-ДТПХ125-0.500	145	9	800	200	Уточнить	2 928 ₽	Подробнее
ЧЗ-ДТПХ125-2.1000	135	4	1250	160	Уточнить	5 490 ₽	Подробнее
ЧЗ-ДТПХ135-5.1250.0.160	125	5	1000	160	Уточнить	12 810 ₽	Подробнее
ЧЗ-ДТПХ155-9.630.0.80	125	4	800	80	Уточнить	5 856 ₽	Подробнее
ЧЗ-ДТПХ135-4.500.0.160	135	2	320	160	Уточнить	10 065 ₽	Подробнее
ЧЗ-ДТПХ135-Т.250.0.160	125	4	500	160	Уточнить	3 111 ₽	Подробнее
ЧЗ-ДТПХ145-9.250.0.80	125	4	320	80	Уточнить	3 111 ₽	Подробнее
ЧЗ-ДТПХ125-Т.800	155	9	250	80	Уточнить	3 202.50 ₽	Подробнее
ЧЗ-ДТПХ165-9.400.0.250	125	Т	800	250	Уточнить	6 405 ₽	Подробнее
ЧЗ-ДТПХ125-Т.250	135	Т	1000	160	Уточнить	2 196 ₽	Подробнее
ЧЗ-ДТПХ135-2.250.0.160	165	9	630	250	Уточнить	3 843 ₽	Подробнее
ЧЗ-ДТПХ135-Т.800.0.160	135	2	500	160	Уточнить	4 117.50 ₽	Подробнее
ЧЗ-ДТПХ135-Т.320.0.160	135	4	400	160	Уточнить	3 202.50 ₽	Подробнее
ЧЗ-ДТПХ125-4.800	125	2	250	—	Уточнить	12 261 ₽	Подробнее
ЧЗ-ДТПХ135-2.1250.0.160	135	Т	1250	160	Уточнить	7 045.50 ₽	Подробнее
ЧЗ-ДТПХ135-4.250.0.160	135	5	630	160	Уточнить	6 039 ₽	Подробнее
ЧЗ-ДТПХ225-4.1000	155	9	630	80	Уточнить	9 150 ₽	Подробнее
ЧЗ-ДТПХ165-9.1250.0.250	135	2	250	160	Уточнить	12 810 ₽	Подробнее
ЧЗ-ДТПХ135-4.800.0.160	135	5	250	160	Уточнить	14 182.50 ₽	Подробнее
ЧЗ-ДТПХ145-9.1000.0.400	165	9	1000	250	Уточнить	6 405 ₽	Подробнее
ЧЗ-ДТПХ125-Т.500	125	—	800	—	Уточнить	2 653.50 ₽	Подробнее
ЧЗ-ДТПХ135-5.800.0.160	135	4	630	160	Уточнить	8 967 ₽	Подробнее
ЧЗ-ДТПХ125-2.320	125	5	630	—	Уточнить	3 019.50 ₽	Подробнее
ЧЗ-ДТПХ165-9.250.0.250	125	Т	250	250	Уточнить	6 313.50 ₽	Подробнее
ЧЗ-ДТПХ135-0.500.0.160	135	2	800	160	Уточнить	3 202.50 ₽	Подробнее
ЧЗ-ДТПХ125-4.320	135	—	1250	160	Уточнить	6 039 ₽	Подробнее
ЧЗ-ДТПХ125-4.1250	135	2	1000	160	Уточнить	19 215 ₽	Подробнее
ЧЗ-ДТПХ165-9.1000.0.250	135	Т	800	160	Уточнить	10 980 ₽	Подробнее
ЧЗ-ДТПХ135-2.500.0.160	135	2	400	160	Уточнить	4 758 ₽	Подробнее
ЧЗ-ДТПХ145-9.400.0.80	165	9	250	250	Уточнить	3 385.50 ₽	Подробнее
ЧЗ-ДТПХ125-0.320	125	4	630	—	Уточнить	2 470.50 ₽	Подробнее
ЧЗ-ДТПХ225-4.1250	135	5	1250	160	Уточнить	11 437.50 ₽	Подробнее
ЧЗ-ДТПХ135-4.400.0.160	225	4	800	160	Уточнить	8 143.50 ₽	Подробнее
ЧЗ-ДТПХ125-4.500	225	4	320	—	Уточнить	8 509.50 ₽	Подробнее
ЧЗ-ДТПХ135-Т.400.0.160	225	4	1250	160	Уточнить	3 385.50 ₽	Подробнее
ЧЗ-ДТПХ135-0.320.0.160	125	5	500	160	Уточнить	2 928 ₽	Подробнее
ЧЗ-ДТПХ135-4.630.0.160	125	Т	1250	160	Уточнить	11 895 ₽	Подробнее
ЧЗ-ДТПХ125-5.320	135	5	1000	160	Уточнить	4 209 ₽	Подробнее
ЧЗ-ДТПХ155-9.400.0.80	135	4	250	160	Уточнить	4 941 ₽	Подробнее
ЧЗ-ДТПХ225-4.400	135	5	500	160	Уточнить	4 758 ₽	Подробнее
ЧЗ-ДТПХ125-0.630	135	Т	500	160	Уточнить	3 111 ₽	Подробнее
ЧЗ-ДТПХ135-0.800.0.160	125	2	500	160	Уточнить	3 660 ₽	Подробнее
ЧЗ-ДТПХ125-5.1000	125	4	400	—	Уточнить	9 058.50 ₽	Подробнее
ЧЗ-ДТПХ155-9.1000.0.400	145	9	1000	400	Уточнить	7 869 ₽	Подробнее
ЧЗ-ДТПХ135-5.250.0.160	135	—	800	160	Уточнить	4 575 ₽	Подробнее
ЧЗ-ДТПХ125-Т.1250	125	4	250	—	Уточнить	4 300.50 ₽	Подробнее
ЧЗ-ДТПХ135-2.320.0.160	125	4	1000	160	Уточнить	4 117.50 ₽	Подробнее
ЧЗ-ДТПХ225-4.800	225	4	630	—	Уточнить	7 869 ₽	Подробнее
ЧЗ-ДТПХ125-2.630	165	9	800	250	Уточнить	3 934.50 ₽	Подробнее
ЧЗ-ДТПХ135-5.630.0.160	125	5	320	160	Уточнить	7 869 ₽	Подробнее
ЧЗ-ДТПХ145-9.630.0.80	135	5	800	160	Уточнить	4 758 ₽	Подробнее
ЧЗ-ДТПХ125-0.1000	125	—	1250	—	Уточнить	3 660 ₽	Подробнее
ЧЗ-ДТПХ165-9.320.0.250	165	9	400	250	Уточнить	6 771 ₽	Подробнее
ЧЗ-ДТПХ135-Т.630.0.160	145	9	400	80	Уточнить	3 843 ₽	Подробнее
ЧЗ-ДТПХ135-2.400.0.160	135	5	400	160	Уточнить	4 392 ₽	Подробнее
ЧЗ-ДТПХ135-5.400.0.160	225	4	400	160	Уточнить	5 947.50 ₽	Подробнее
ЧЗ-ДТПХ125-4.1000	125	Т	630	—	Уточнить	15 463.50 ₽	Подробнее
ЧЗ-ДТПХ165-9.630.0.250	135	Т	250	160	Уточнить	7 686 ₽	Подробнее
ЧЗ-ДТПХ135-Т.1250.0.160	135	Т	400	160	Уточнить	4 849.50 ₽	Подробнее
ЧЗ-ДТПХ135-0.250.0.160	145	9	1250	650	Уточнить	2 745 ₽	Подробнее
ЧЗ-ДТПХ125-2.500	155	9	800	200	Уточнить	3 568.50 ₽	Подробнее
ЧЗ-ДТПХ225-4.250	125	2	1000	—	Уточнить	3 660 ₽	Подробнее
ЧЗ-ДТПХ135-2.800.0.160	165	9	320	250	Уточнить	5 673 ₽	Подробнее
ЧЗ-ДТПХ135-0.400.0.160	135	—	400	160	Уточнить	3 019.50 ₽	Подробнее
ЧЗ-ДТПХ125-5.500	135	2	630	160	Уточнить	5 490 ₽	Подробнее
ЧЗ-ДТПХ145-9.1250.0.650	125	4	1250	650	Уточнить	7 228.50 ₽	Подробнее
ЧЗ-ДТПХ125-2.1250	135	—	1000	160	Уточнить	6 313.50 ₽	Подробнее
ЧЗ-ДТПХ125-2.800	125	—	250	—	Уточнить	4 666.50 ₽	Подробнее
ЧЗ-ДТПХ155-9.250.0.80	165	9	1250	250	Уточнить	3 660 ₽	Подробнее
ЧЗ-ДТПХ125-5.250	135	—	630	160	Уточнить	3 660 ₽	Подробнее
ЧЗ-ДТПХ125-0.800	125	2	400	—	Уточнить	3 385.50 ₽	Подробнее
ЧЗ-ДТПХ155-9.320.0.80	225	4	1000	80	Уточнить	4 209 ₽	Подробнее
ЧЗ-ДТПХ125-5.1250	135	4	1000	160	Уточнить	10 980 ₽	Подробнее
ЧЗ-ДТПХ135-Т.1000.0.160	135	—	320	160	Уточнить	4 392 ₽	Подробнее
ЧЗ-ДТПХ125-4.250	135	5	320	160	Уточнить	5 124 ₽	Подробнее
ЧЗ-ДТПХ145-9.320.0.80	135	—	500	160	Уточнить	3 202.50 ₽	Подробнее
ЧЗ-ДТПХ155-9.1250.0.650	135	4	800	160	Уточнить	10 980 ₽	Подробнее
ЧЗ-ДТПХ165-9.500.0.250	145	9	250	80	Уточнить	7 045.50 ₽	Подробнее
ЧЗ-ДТПХ135-2.630.0.160	135	Т	630	160	Уточнить	5 124 ₽	Подробнее
ЧЗ-ДТПХ125-Т.400	155	9	320	80	Уточнить	2 470.50 ₽	Подробнее
ЧЗ-ДТПХ135-5.1000.0.160	155	9	1000	400	Уточнить	10 980 ₽	Подробнее
ЧЗ-ДТПХ135-0.630.0.160	225	4	250	160	Уточнить	3 385.50 ₽	Подробнее
ЧЗ-ДТПХ135-4.1000.0.160	125	—	1000	160	Уточнить	16 470 ₽	Подробнее
ЧЗ-ДТПХ125-4.400	155	9	500	80	Уточнить	7 137 ₽	Подробнее
ЧЗ-ДТПХ125-2.250	225	4	500	—	Уточнить	2 836.50 ₽	Подробнее
ЧЗ-ДТПХ125-5.400	125	Т	400	—	Уточнить	4 758 ₽	Подробнее
ЧЗ-ДТПХ225-4.320	125	—	500	—	Уточнить	4 392 ₽	Подробнее
ЧЗ-ДТПХ155-9.500.0.80	135	2	1250	160	Уточнить	5 307 ₽	Подробнее
ЧЗ-ДТПХ135-0.1250.0.160	125	2	1250	160	Уточнить	4 575 ₽	Подробнее
ЧЗ-ДТПХ135-5.320.0.160	125	—	630	160	Уточнить	5 398.50 ₽	Подробнее
ЧЗ-ДТПХ135-2.1000.0.160	135	—	250	160	Уточнить	6 313.50 ₽	Подробнее
ЧЗ-ДТПХ125-Т.630	125	5	250	—	Уточнить	2 928 ₽	Подробнее
ЧЗ-ДТПХ125-0.250	125	Т	1000	—	Уточнить	2 379 ₽	Подробнее
ЧЗ-ДТПХ165-9.800.0.250	135	4	500	160	Уточнить	9 973.50 ₽	Подробнее
ЧЗ-ДТПХ155-9.800.0.200	135	Т	320	160	Уточнить	6 588 ₽	Подробнее
ЧЗ-ДТПХ145-9.500.0.80	125	2	320	80	Уточнить	4 026 ₽	Подробнее
ЧЗ-ДТПХ125-5.630	165	9	500	250	Уточнить	6 313.50 ₽	Подробнее
ЧЗ-ДТПХ225-4.500	125	5	800	—	Уточнить	5 490 ₽	Подробнее
ЧЗ-ДТПХ135-0.1000.0.160	125	2	800	160	Уточнить	4 117.50 ₽	Подробнее
ЧЗ-ДТПХ135-4.1250.0.160	145	9	630	80	Уточнить	19 215 ₽	Подробнее
ЧЗ-ДТПХ125-2.400	145	9	500	80	Уточнить	3 294 ₽	Подробнее
ЧЗ-ДТПХ135-Т.500.0.160	125	—	320	160	Уточнить	3 568.50 ₽	Подробнее
ЧЗ-ДТПХ145-9.800.0.200	125	Т	500	200	Уточнить	5 490 ₽	Подробнее
ЧЗ-ДТПХ135-4.320.0.160	125	2	630	160	Уточнить	7 045.50 ₽	Подробнее
ЧЗ-ДТПХ125-4.630	125	5	400	—	Уточнить	10 065 ₽	Подробнее
ЧЗ-ДТПХ125-Т.1000	145	9	320	80	Уточнить	3 843 ₽	Подробнее
ЧЗ-ДТПХ125-0.400	135	4	320	160	Уточнить	2 653.50 ₽	Подробнее
ЧЗ-ДТПХ125-0.1250	125	—	400	—	Уточнить	3 934.50 ₽	Подробнее

Описание товара Чехол защитный ЧЗ

Чехлы защитные служат в качестве запасной защитной части для высокотемпературных датчиков ДТП моделей 125, 135, 225, 145, 155 и 165, так и вспомогательной при использования совместно с термопарными вставками ДТПХхх1 на основе КТМС.

Материал погружной части чехлов защитных моделей 125, 135 и 225 выполнен из жаростойких сталей и сплавов. ЧЗ защищает измерительную часть от физических и химических воздействий – удары, термоудары, абразивный износ, коррозия и т.д.

Если исключены удары чехла или термоудары, то рекомендуется использовать чехлы с керамической погружной частью моделей 145, 155 и 165. Керамика чехлов – корунд CER795 – твердая и газоплотная. Позволяет защитить вставляемую внутрь термопару от агрессивного воздействия внешней среды.

Таблица 1. Геометрические размеры чехлов защитных

Конструктивное исполнение	Модель	Параметры	Материал	Длина L	Длина l
ЧЗ-125	125	D = 20 мм	сталь 12Х18Н10Т сталь15Х25Т сталь AISI316Ti сталь AISI 310 сталь ХН45Ю	250, 320, 400, 500, 630, 800, 1000, 1250
ЧЗ-135	135	D = 20 мм M = 27×2 мм S = 32 мм			160 мм
ЧЗ-225	225	D = 20 мм	сталь ХН45Ю/12Х18Н10Т		L/2
ЧЗ-145	145	D = 12 мм D1 = 20 мм	корунд CER795/12Х18Н10Т		80 мм при L = 320, 400, 500, 630 200 мм при L = 800 400 мм при L = 1000 650 мм при L = 1250
ЧЗ-155	155	D = 20 мм, D1 = 30 мм
ЧЗ-165	165	D = 20 мм D1 = 30 мм M = 27×2 мм S = 32 мм			250 мм

Таблица 2. Длина монтажной части L чехла защитного (ЧЗ) и соответствующая ему установочная длина монтажной части Lв термопарной вставки

Модель вставки	Длина монтажной части ЧЗ-ДТПхХХ5, мм
	250	320	400	500	630	800	1000	1250	1600	2000
	Установочная длина монтажной части Lв, мм
061 (как вставка в ДТПХ125, 225)	245	315	395	495	625	795	995	1245	1595	1995
071 (как вставка в ДТПХ135)	408	478	558	658	788	958	1158	1408	1758	2158
081 (как вставка в ДТПХ145)	274	344	424	524	654	824	1024	1274	1624	2024
091 (как вставка в ДТПХ155)	279	349	429	529	659	829	1029	1279	1629	2029
101(как вставка в ДТПХ165)	524	594	674	774	904	1074	1274	1524	1874	2274

Пример: при монтировании вставки в чехол защитный ЧЗ-ДТПК125-0.630 необходима вставка ДТПК061 длиной Lв = 625 мм.

Таблица 3. Дополнительные аксессуары

Внешний вид

Характеристики

Заказать

Коммутационная головка

для термодатчиков

Максимальный диаметр колодки: 42 мм
Расстояние между крепежными отверстиями: 33 мм
Количество крепежных отверстий: 4
Присоединение защитной арматуры для датчика: резьба внутренняя М20×1,5
Присоединение кабеля: кабельный ввод М20×1,5
Материал корпуса: алюминиевый сплав
Рабочая температура корпуса: −40...+300 °C
Материал уплотнений: резина NBR
Рабочая температура уплотнений: −40...+100 °C
Степень пылевлагозащиты: IP65

Головка датчика NAA-B-М20

заказать

Керамическая колодка

в коммутационную головку

Диаметр колодки: 42 мм
Материал колодки: тальковый фарфор
Расстояние между крепежными отверстиями: 33 мм
Количество клемм: 2 шт.
Материал клемм: никелированная медь
Количество винтов: 2 шт.
Материал винта: нержавеющая сталь

Керамический клеммник D42

заказать

Инфографика последовательности подключения

Последовательность подключения с керамическим чехлом

Последовательность подключения с металлическим чехлом

Добавить отзыв

Ваша оценка:

Опыт использования:

Достоинства:

Недостатки: Общие впечатления: Представьтесь: Отправить отзыв

Чехол защитный ЧЗ для использования совместно с термопарными вставками

Модификации ЧЕХОЛ ЗАЩИТНЫЙ ЧЗ

Описание товара Чехол защитный ЧЗ

Таблица 1. Геометрические размеры чехлов защитных

Таблица 2. Длина монтажной части L чехла защитного (ЧЗ) и соответствующая ему установочная длина монтажной части Lв термопарной вставки

Таблица 3. Дополнительные аксессуары

Инфографика последовательности подключения

Выберите модификацию товара:

Шаблон модификации:

Похожие товары (8)
