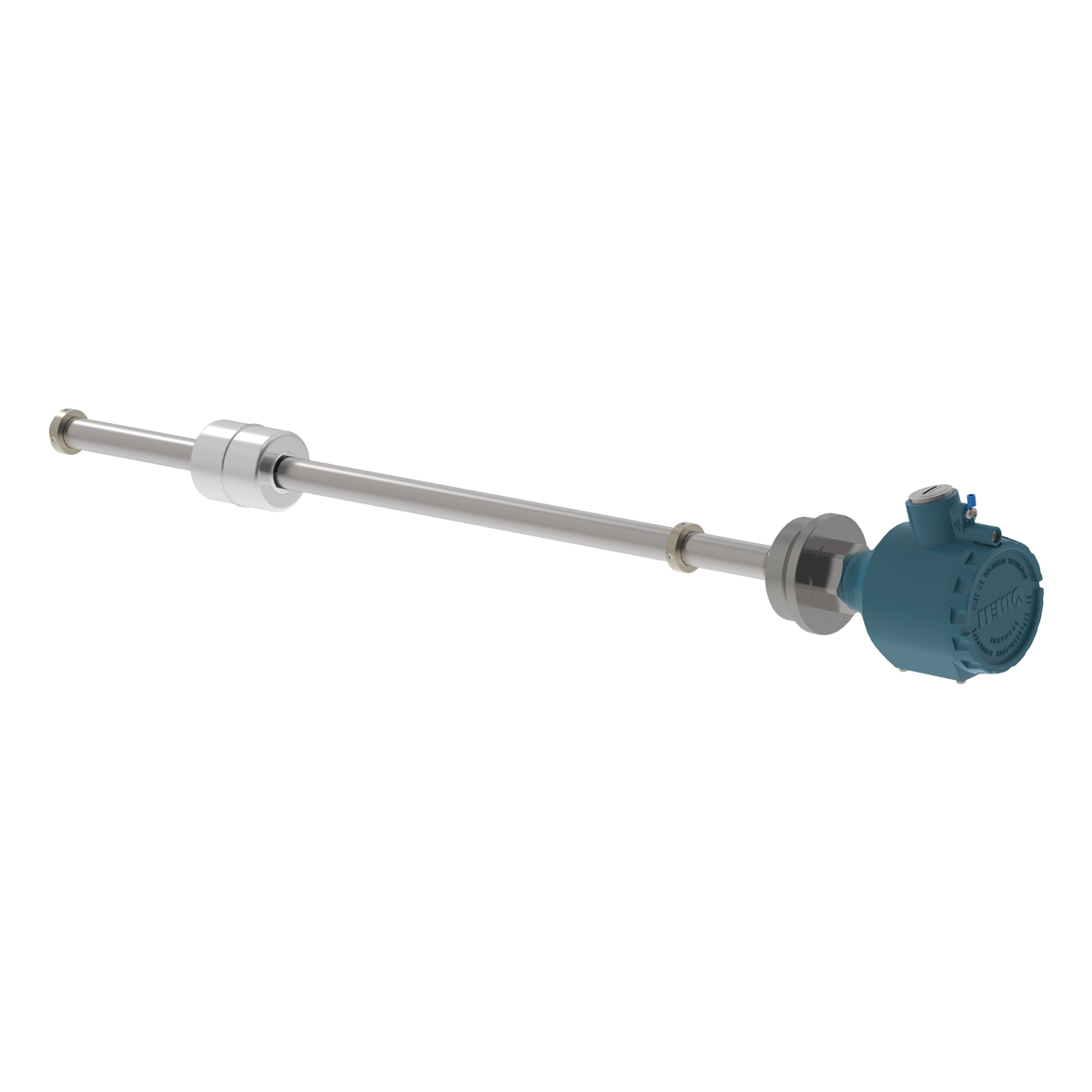

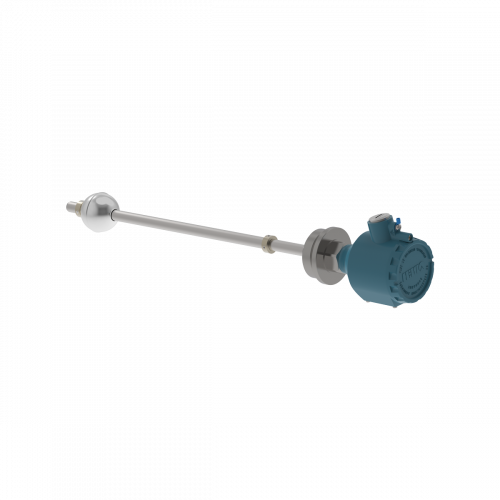

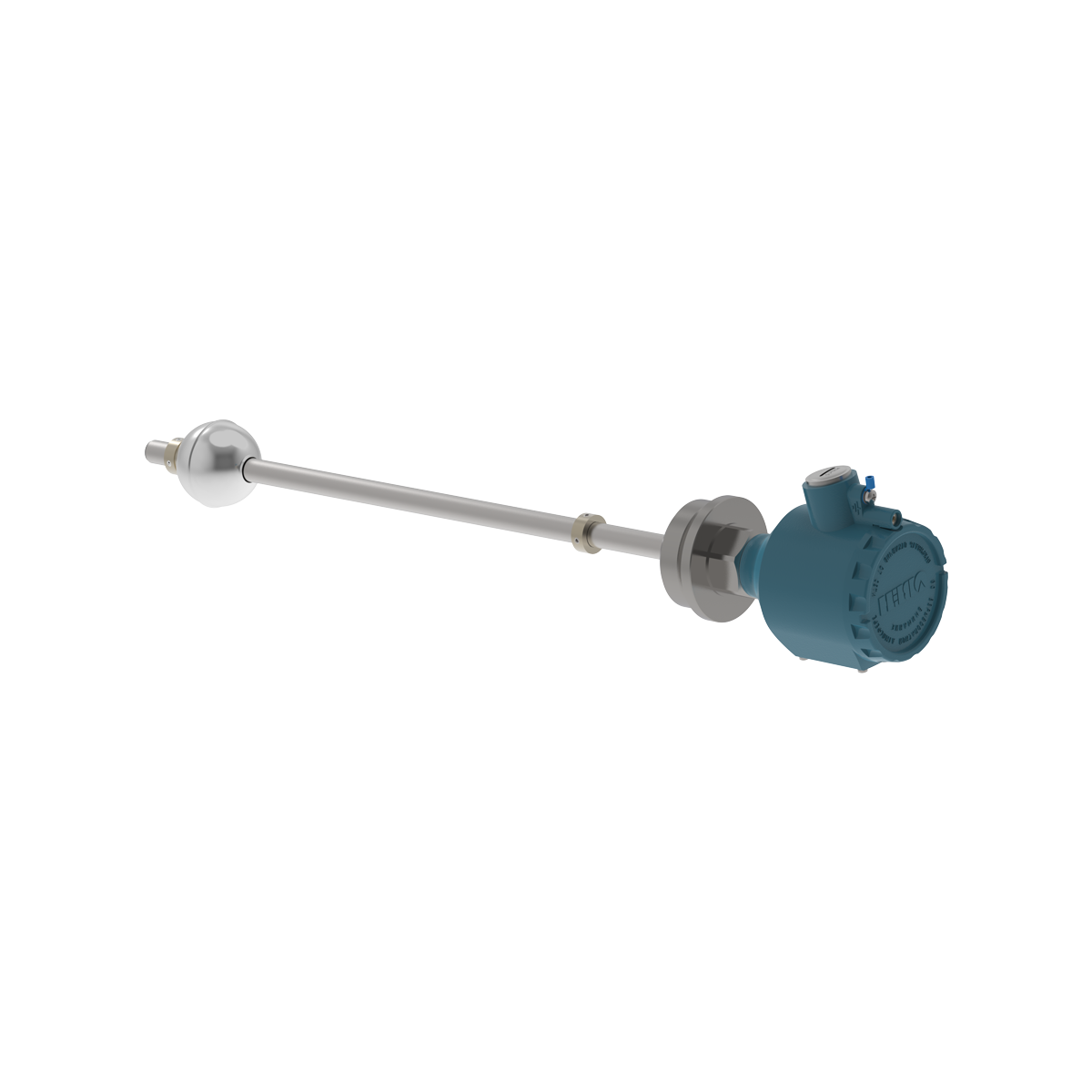

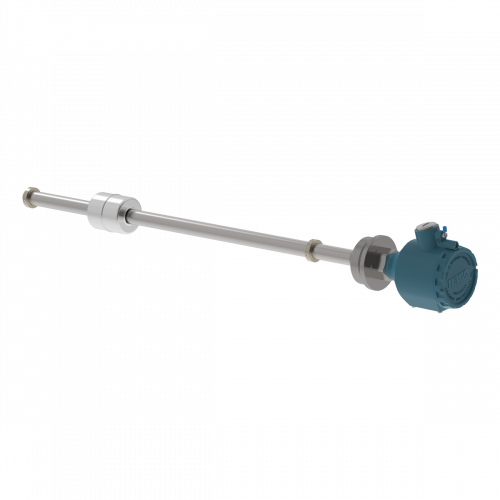

ПДУ-RS-EXD цифровой поплавковый уровнемер с интерфейсом RS-485

Уважаемые клиенты, изменился комплект поставки взрывозащищенных уровнемеров ПДУ-RS-EXD.
Теперь датчики поставляются без кабельного ввода. На посадочное место кабельного ввода установлена заглушка.

Взрывозащита типа «взрывонепроницаемые оболочки «d» 1 Ex d IIC T4 Gb позволяет эксплуатировать датчики в составе систем контроля уровня жидкости на взрывоопасных производствах или в помещениях и установках, в которых находятся емкости с взрывоопасными средами: различными видами топлива, стоками нефтеперерабатывающих заводов, автопредприятий, химических производств и т.п. Арматура датчика изготавливается из нержавеющей стали 12Х18Н10Т и AISI 316L.

Барьер искрозащиты к ПДУ-RS-Exd не требуется, т.к. аналоговый преобразователь находится во взрывонепроницаемой оболочке. Пользователю необходимо только защитить от повреждений идущий к датчику кабель, поместив его в металлорукав.

Особенности поплавковых датчиков уровня ОВЕН ПДУ-RS-Exd:

• Взрывозащищенное исполнение «взрывонепроницаемые оболочки «d» 1 Ex d IIC T4 Gb.
• Цифровой интерфейс RS-485 (Modbus RTU)
• Диапазон преобразования уровня: 250…4 000 мм.
• Дискретность преобразования: 5 или 10 мм.
• Температура измеряемой среды: –60…+ 125 °C.
• Давление: от вакуума до 2 МПа.
• Плотность рабочей среды: ≥ 0,65 г/см³.
• Устойчивы к пене и пузырькам и могут работать с вязкими жидкостями.
• Возможно изготовление с резьбовым креплением G2.
• Возможно изготовление с фланцевым креплением в соответствии с ГОСТ 33259-2015 (DN≥65; PN≤25)*.
• Срок службы не менее 12 лет.

Возможно специальное исполнение по запросу заказчика.

* срок изготовления и стоимость предоставляется по запросу.

Принцип действия и особенности конструкции датчиков уровня ОВЕН ПДУ-RS

Поплавок с постоянным магнитом перемещается вместе с уровнем жидкости по штоку, в котором находится матрица герконов и сопротивлений. Под воздействием магнитного поля происходит срабатывание герконов, цепь работает по схеме трёхпроводного потенциометра. При изменении уровня жидкости прямо пропорционально изменяется выходное сопротивление датчика, преобразуемое в цифровой код для передачи данных по сети RS-485 (протокол Modbus RTU).

Применение

Протокол Modbus RTU позволяет передавать данные по сети RS-485 и подключать его напрямую к контроллерам, облачным сервисам и другим системам управления. Использование поплавковых датчиков ПДУ-RS-Exd значительно упрощает и удешевляет пуско-наладочные работы ввиду освобождения части аналоговых входов применяемых в системе контроллеров и модулей.
