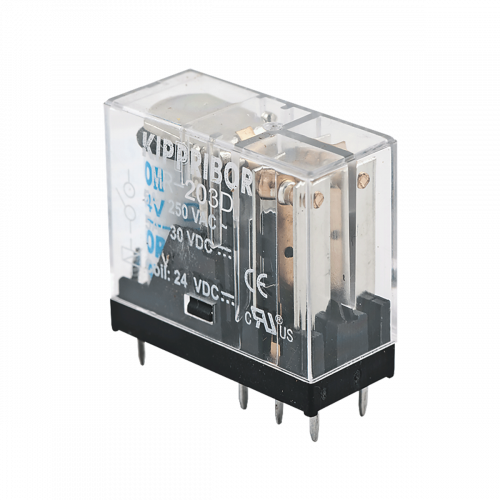

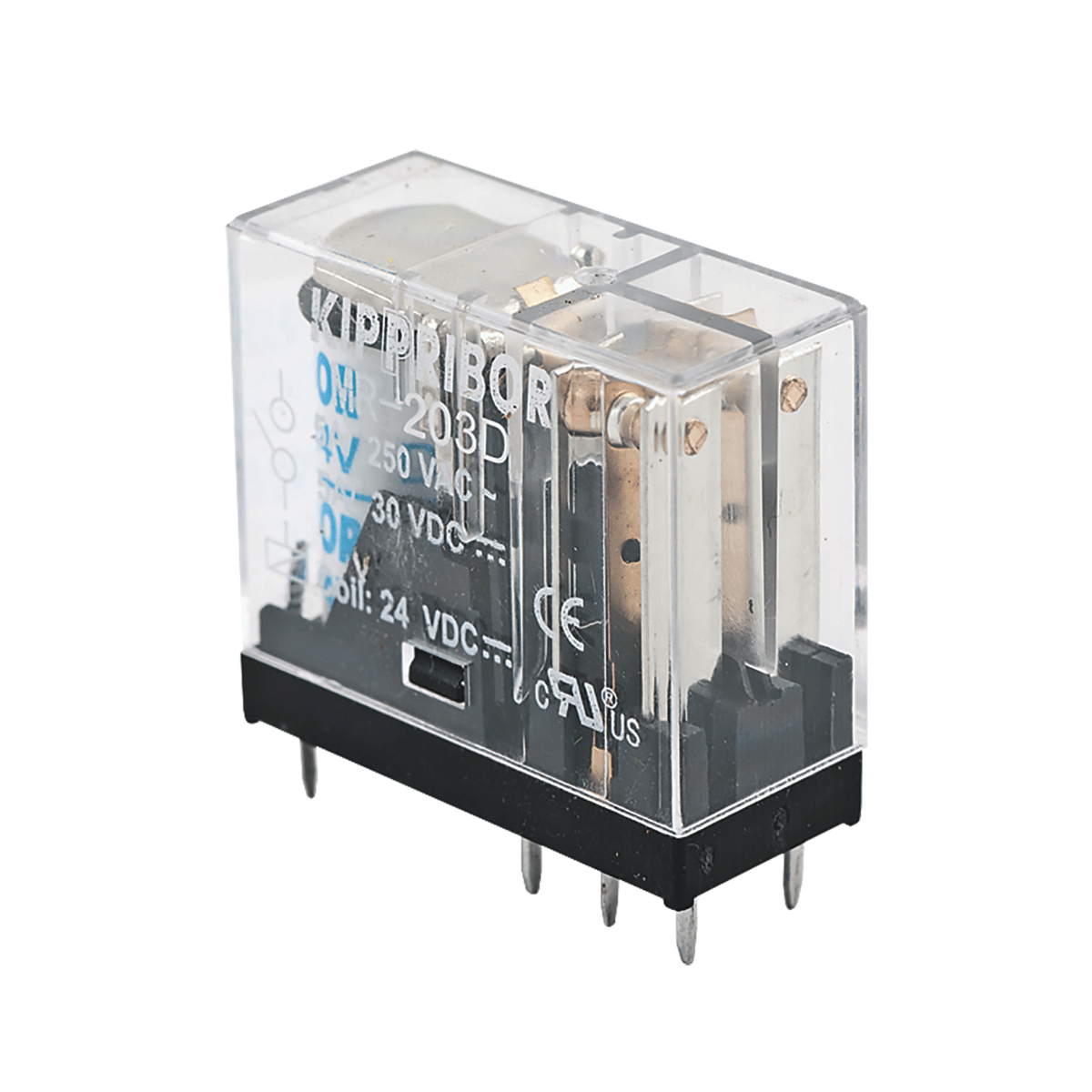

Промежуточные реле KIPPRIBOR серии MR в компактном корпусе (2-контактные)

Используются в качестве развязывающего (согласующего) элемента между управляющим устройством (терморегулятором, контроллером и пр.) и коммутационным элементом исполнительного устройства, а также для построения схем релейной логики. Предназначены также для коммутации и переключения электрических цепей управления постоянного и переменного тока.

Несмотря на свои миниатюрные размеры имеют достаточно мощные контакты, что позволяет использовать их взамен большинства общепромышленных реле, экономя при этом пространство при монтаже.

Монтируются как на DIN-рейку стандарта 35 мм при помощи монтажных колодок, так и на печатную плату методом пайки. Исполнение «ножек» реле серии MR под пайку позволяет применять их для замены вышедших из строя выходных реле различных приборов (терморегуляторов, контроллеров, программируемых реле и пр.).

Преимущества промежуточных реле KIPPRIBOR серии MR:

• Прозрачный корпус, позволяющий чётко видеть состояние контактов реле.
• Полная совместимость с реле данного типа других производителей (в соответствии с ГОСТ 11152-82).
• Монтаж на DIN-рейку или печатную плату.
• Ширина монтажной колодки – всего 16 мм.

Степень защиты промежуточных реле KIPPRIBOR серии MR:

• Корпус реле – IP40.
• Со стороны клемм – IР00.

Конструкция промежуточных реле серии MR позволяет осуществлять их монтаж двумя способами.

• Установка на DIN-рейку при помощи монтажной колодки:
  • 2-ярусные колодки с винтовыми клеммами KIPPRIBOR PYF-022BE/2.
  • 3-ярусные колодки с винтовыми клеммами KIPPRIBOR PYF-022BE/3.
  • 3-ярусные колодки с самозажимными клеммами KIPPRIBOR PYF-122BE/3.
• Непосредственная установка на печатную плату путем пайки.
