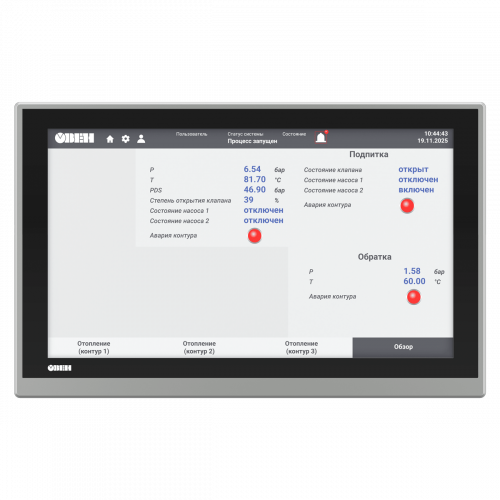

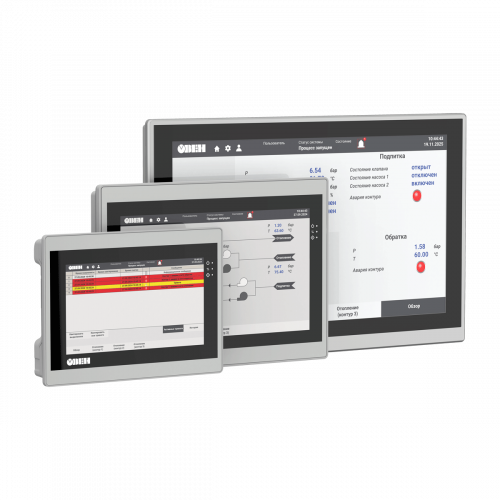

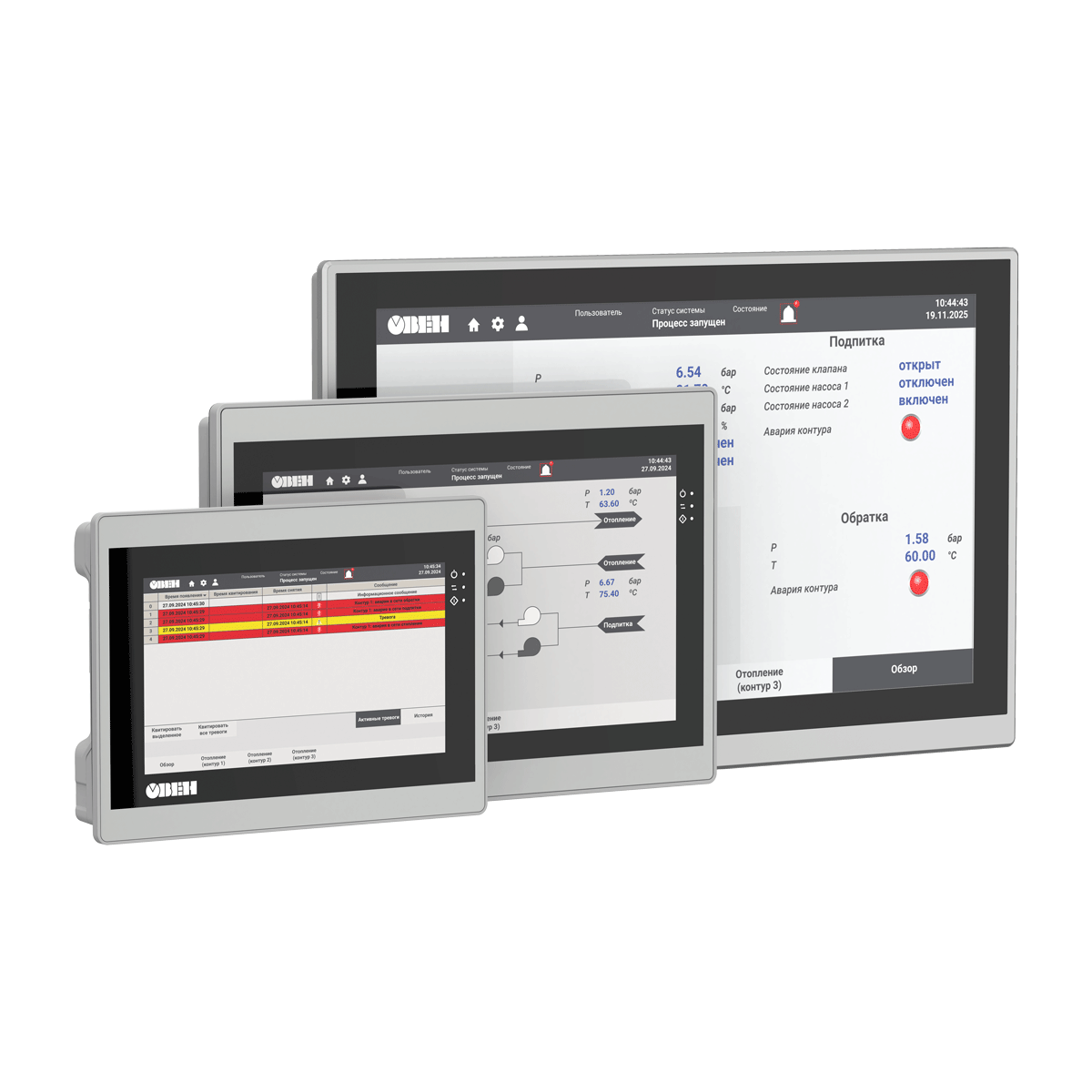

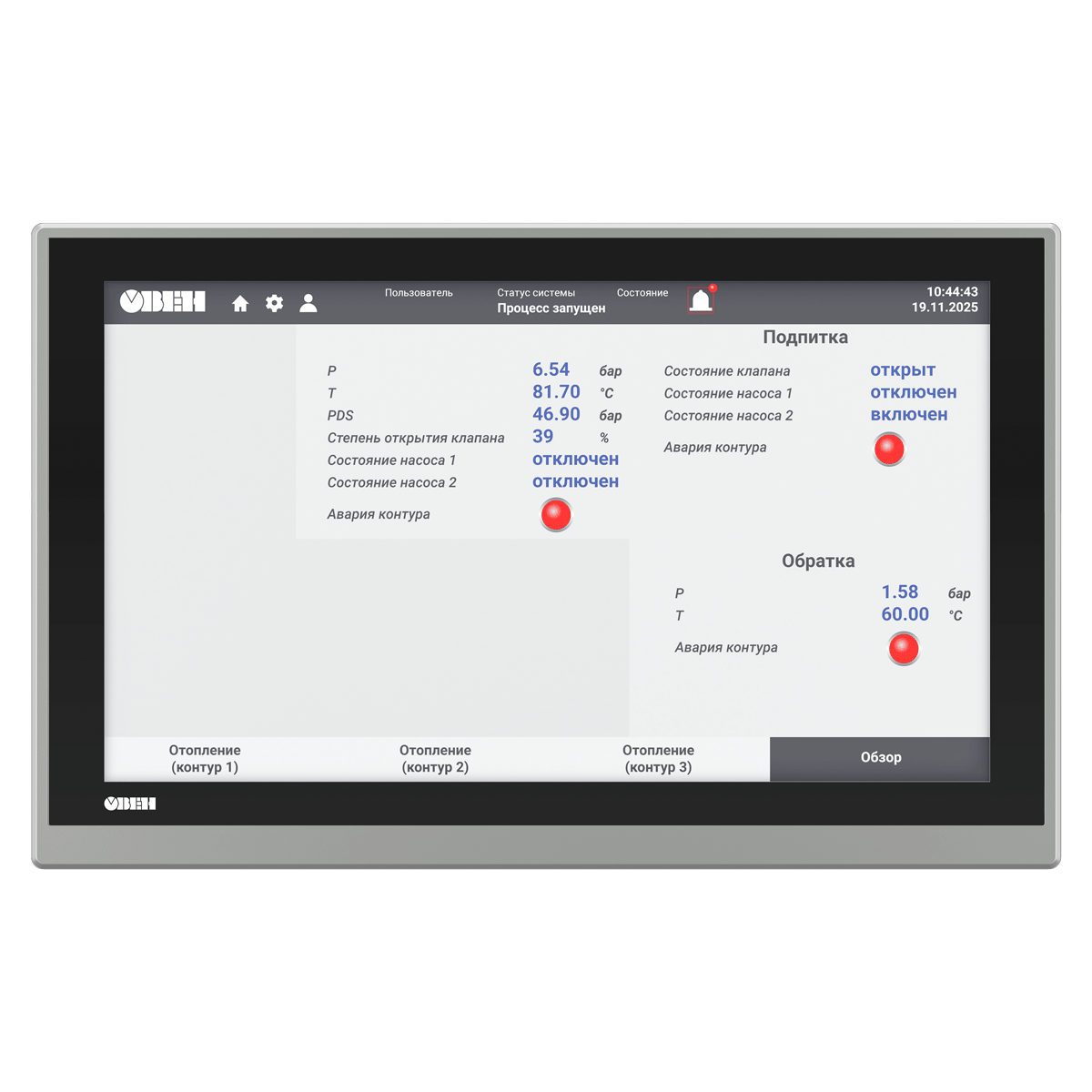

СПК210 сенсорные панельные контроллеры с повышенной производительностью СПК210-15-CS

Процессор

4х Cortex-A35

Частота

1200 МГц

Объем ПЗУ

4 Гб (eMMC)

Объем ОЗУ

512 Мб (DDR3)

Объем Retain-переменных

64 Кб (MRAM)

Минимальное время выполнения одного цикла программы

10 мс

Часы реального времени (RTC)

Есть¹⁾

Звук

Пьезоизлучатель, с возможностью управления из программы

Тип дисплея

TFT LCD, резистивный

Тип подсветки

LED (светодиодная подсветка)²⁾

Количество цветов

16 млн

16 млн

262 тыс.

Диагональ

7,0 дюймов

10,2 дюйма

15,6 дюйма

Разрешение

800×480 пикселей

1024×600 пикселей

1920×1080 пикселей

Размер пикселя (ширина×высота)

0,1926×0,1790 мм

0,2775×0,2760 мм

0,17925×0,17925 мм

Рабочая зона дисплея (ширина×высота)

154,08×85,92 мм

222,00×132,48 мм

344,16×193,59 мм

Яркость

300 кд/м²

350 кд/м²

250 кд/м²

Контрастность

500:1

800:1

Угол обзора слева/справа/сверху/снизу

80/80/60/80°

65/65/45/65°

85/85/85/85°

Время наработки на отказ подсветки, не менее

60 000 часов при температуре +25 °C

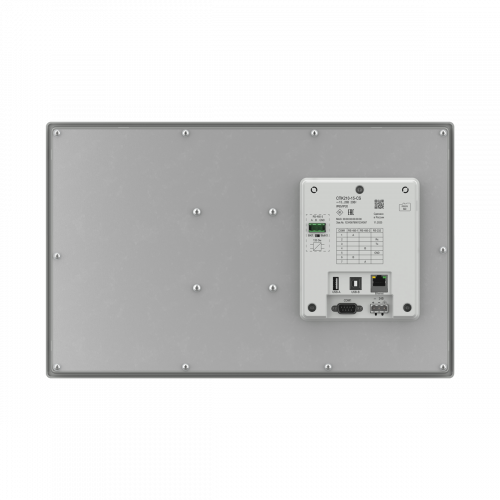

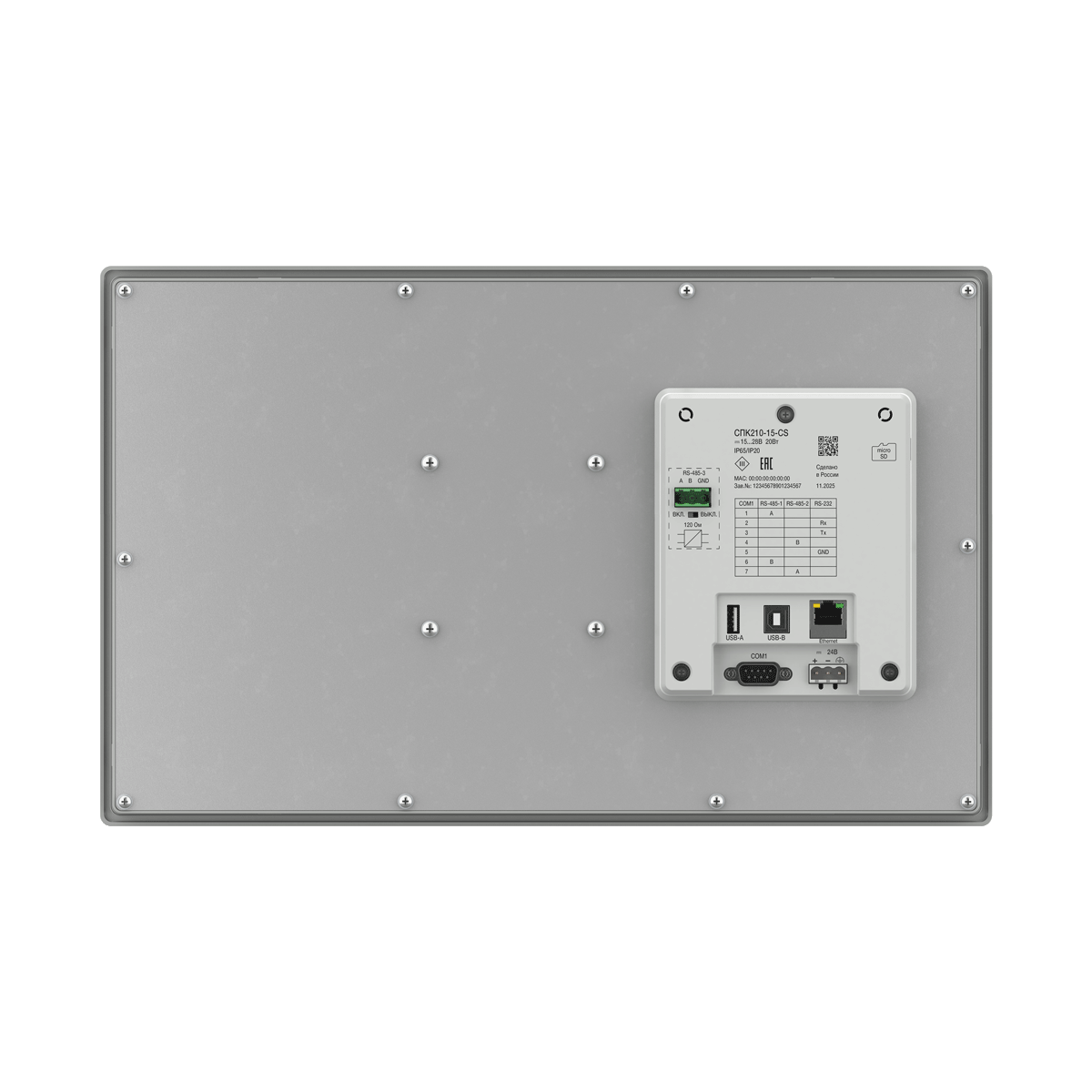

COM-порты

3 × RS-485, 1 × RS-232;

на портах RS-485-1, RS-485-2, RS-485-3 имеются подтягивающие резисторы. Сопротивление резисторов соответственно равно 1 кОм, 1 кОм, 10 кОм;

тип разъема DB9M (RS-485-1, RS-485-2, RS-232), клеммы (RS-485-3);

интерфейс RS-485-3 имеет индивидуальную гальваническую изоляцию 1000 В относительно всех остальных узлов прибора;

сигналы RS-232 – Rx, Tx, GND; сигналы RS-485 – A, B;

все интерфейсы являются независимыми;

поддерживаемые протоколы: Modbus RTU (Master/Slave), Modbus ASCII (Master/Slave), ОВЕН (Master), протоколы тепло/электросчетчиков³⁾;

в комплект поставки входит адаптер СПК210, представляющий собой переходник с разъемов DB9 на быстрозажимные пружинные клеммы.

Адаптер и интерфейс RS-485-3 имеют встроенные согласующие резисторы (120 Ом), подключаемые с помощью DIP-переключателей.

Ethernet

1 × Ethernet 10/100 Мбит/c (RJ45) – для подключения устройств, для загрузки проектов и web-визуализации;

поддерживаемые протоколы: Modbus TCP (Master/Slave), OPC UA (Server), MQTT (Client/Broker), SNMP (Manager/Agent)³

USB Device

1 × USB 2.0 B (для загрузки проектов и подключения в режиме Mass Storage Device)⁴⁾

USB Host⁵⁾

1 × USB 2.0 A (для архивов, импорта файлов рецептов, загрузки проектов, максимальный ток потребления подключаемых устройств – 500 мА)

SD Card⁶⁾

Для архивов, импорта файлов рецептов, загрузки проектов

Тип питающего напряжения

Постоянное

Диапазон питающего напряжения

15…28 В

Номинальное напряжение питания

24 В

Максимальный потребляемый ток в момент запуска, не более

14 А в течение 200 мкс

Максимальная потребляемая мощность в установившемся режиме, не более⁸⁾

15 Вт

20 Вт

Сопротивление изоляции

10 МОм при 500 В постоянного тока

Напряжение изоляции

500 В переменного тока (не более минуты)

Версия ОС

Linux 4.19.232-rt104

Среда программирования

CODESYS V3.5 SP17 Patch 3

Конструктивное исполнение

Для щитового крепления

Тип вентиляции

Естественная вентиляция

Виброустойчивость

В диапазоне 10…25 Гц в направлении X, Y, Z с ускорением до 2G в течение 30 минут

Габаритные размеры

(201,2×147,2×39) ± 1 мм

(272×191×41,5) ± 1 мм

(403 × 253× 35,2) ± 1 мм

Установочные размеры

192×138 мм

260×179 мм

394 × 244 мм

Степень защиты корпуса по ГОСТ 14524:

- со стороны лицевой панели

IP65

- со стороны задней панели

IP20

Масса брутто, не более

1 кг

1,6 кг

2,8 кг

Средний срок службы, не менее

10 лет

Средняя наработка на отказ, не менее

60 000 ч

Рабочая температура

-10…+55 °С

0…+50 °С

Рабочая влажность

30…80 % (без конденсации)
